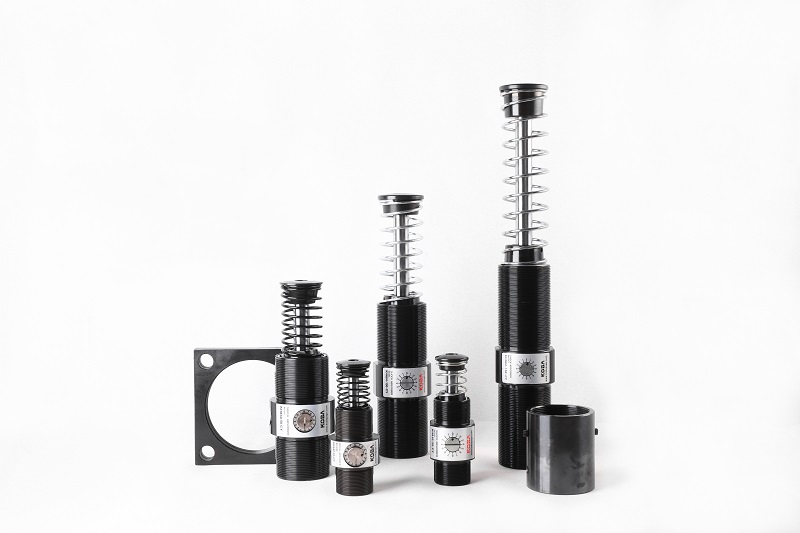

• KHA系列是可调整型,根据冲击速度通过调整旋钮进行调节阻尼。
• KHA系列由于活塞的面积和油量的增加,KSA系列的能量吸收能力更大,具有广泛的有效重量。
• KHA系列活塞杆材质为淬火不锈钢,为活塞杆提供保护。同时密封是采用耐用的特殊材料制成的,保证更长的使用寿命。
• KHA系列在使用冲击头时,不需要使用止动环。如果使用聚酰胺或聚氨酯帽,可以有效地减少噪音。
• KHA系列冲击速度范围: -标准模式:0.3~5米/秒 -低速模式:0.08~1.3米/秒
• KHA系列温度范围:标准模式:10~80℃ 订制选项:- 40~120℃(特殊油和密封)
• KHA系列应用行业:工业机器人,包装机械,仿生机器人,机床、汽车制造设备、轮胎制造设备、铸造设备、半导体制造设备、安全装置等。
Model |
Stroke (mm) S |
Max.Energy / Cycle (Nm) ET |
Max.Energy / Hour (Nm/h) ETC |
Effective Weight (kg) We |
Recoil Force (N) |
Weight (kg) |
Thread | |
---|---|---|---|---|---|---|---|---|
Ext | Comp | |||||||
KHA42-25 | 25 | 250 | 125,000 | 36 - 3,600 | 28 | 56 | 1.25 | M42X1.5 |
-25LV | 295 - 52,0000 | |||||||
-50 | 50 | 500 | 166,000 | 45 - 6,150 | 38 | 86 | 1.4 | |
-50LV | 591 - 104,000 | |||||||
-75 | 75 | 750 | 200,000 | 54 - 9,500 | 32 | 88 | 1.6 | |
-75LV | 887 - 156,000 | |||||||
KHA64-50 | 50 | 1,300 | 270,000 | 82 - 12,600 | 65 | 148 | 3.7 | M64x2.0 |
-50LV | 4062 - 277,500 | |||||||
-100 | 100 | 2,600 | 360,000 | 115 - 17,000 | 45 | 157 | 4.5 | |
-100LV | 8125 - 555,000 | |||||||
-150 | 150 | 3,900 | 420,000 | 140 - 22,000 | 47 | 199 | 5.3 | |
-150LV | 12,187 - 832,500 | |||||||
KHA85-50 | 50 | 2,300 | 370,000 | 200 - 37,000 | 148 | 315 | 6.4 | M85X2.0 |
-90 | 90 | 4,000 | 650,000 | 230 - 40,000 | 121 | 365 | 7.6 | |
-125 | 125 | 5,700 | 930,000 | 300 - 43,000 | 114 | 365 | 8.6 | |
-165 | 165 | 7,300 | 1,210,000 | 360 - 45,000 | 98 | 429 | 9.8 | |
KHA115-50 | 50 | 3,700 | 1,501,000 | 370 - 44,000 | 187 | 427 | 16 | M115x2.0 |
-100 | 100 | 7,400 | 1,805,000 | 370 - 57,000 | 178 | 482 | 19 | |
-150 | 150 | 11,100 | 2,100,000 | 370 - 89,000 | 185 | 538 | 21 | |
-200 | 200 | 14,800 | 2,405,000 | 390 - 118,000 | 185 | 665 | 31 | |
-250 | 250 | 18,500 | 2,710,000 | 440 - 145,000 | 184 | 649 | 34 |
